Seria QL

Wszystkie możliwości przetwarzania sygnałów, z których zasłynęły konsole z serii CL, zostały również zapewnione w mikserach QL. Większość procesorów bazuje na technologii Yamaha - Virtual Circuit Modeling (VCM) - wirtualne modelowanie obwodów - opatentowanej przez „Dr. K” (Toshifumi Kunimoto) oraz jego zespół w najnowocześniejszym obiekcie technologicznym Yamaha - laboratorium „K”. Technologia VCM modeluje wirtualne obwody oraz wydajność analogowych urządzeń audio w sposób niezwykle precyzyjny, gwarantując niezawodne charakterystyki wszystkich poszczególnych elementów tych urządzeń, w tym rezystory oraz kondensatory. Symulacje VCM są na tyle realistyczne, że wspiera je również legenda dźwięku analogowego - Rupert Nave. Jego zespół współpracował przy opracowywaniu urządzeń modelujących korektory i kompresory analogowe - Portico 5033 oraz 5043 - oczywiście dostępnych również w konsolach z serii QL.

Nawet najlepsze i najbardziej zaawansowane funkcje i możliwości miksera nie będą miały aż tak dużego znaczenia, jeśli system operowania urządzeniem będzie zbyt skomplikowany. Design serii QL, w tym tłumików, pokręteł, użytych materiałów oraz kształtu urządzenia, został zaprojektowany w taki sposób, aby móc operować mikserami w sposób możliwie najbardziej intuicyjny. W nowych mikserach dodano kolorowe oznaczenia funkcji oraz wyświetlacz o doskonałej widoczności. Interfejs to ważny czynnik łączący system konsoli oraz inżyniera, dlatego potraktowaliśmy ten element ze szczególną uwagą.

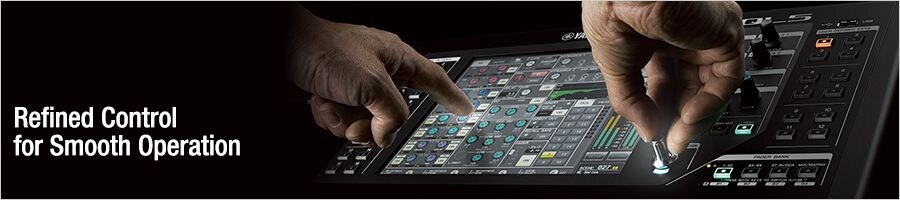

Operowanie mikserem zgodne z zasadą „Touch and Turn” (dotknij i przekręć) przedstawione w modelach z serii CL, spotkało się z entuzjastycznym przyjęciem przez inżynierów dźwięku z całego świata. Konsole QL oferują równie prosty i intuicyjny sposób operowania funkcjami: wybierz parametr na ekranie, który chcesz edytować, a następnie przy użyciu pokrętła „Touch and Turn” (dotknij i przekręć) dostosuj jego wartość (pokrętło znajduje się w prawym dolnym ekranu). Kolor wyświetlony pod pokrętłem zmienia się w zależności od wybranego parametru - zapobiega to pomyleniu funkcji i gwarantuje jeszcze bardziej intuicyjną i prostszą pracę.

Interfejs Yamaha Selected Channel zapewnia przydatny podgląd wielu kontrolerów oraz funkcji dostępnych dla aktualnie wybranego kanału. Konsole QL posiadają duże, dotykowe ekrany, tego samego typu, jak w mikserach z serii CL. Gwarantują one doskonałą widoczność i bezproblemową pracę. Fizyczne kontrolery, jak również innowacyjny system pokręteł „Touch and Turn” (dotknij i przekręć) oferują jeszcze lepszą przejrzystość interfejsu i naturalną kontrolę.

Projektując nasze miksery zwracamy szczególną uwagę na komfortowy i intuicyjny design. Krzywizna eleganckich tłumików komfortowo dopasowuje się do palców pod dowolnym kątem. Fadery posiadają antypoślizgowe wstawki, znane z serii CL, gwarantujące idealne tarcie podczas gładkich przesunięć, zapewniając brak jakichkolwiek nagłych skoków kontrolerów. Ważna jest również przejrzystość układu, dlatego ich krawędzie są wyprofilowane w taki sposób, by zapewnić doskonałą widoczność całego interfejsu tłumików pod każdym kątem.

Główne parametry Selected Channel są przypisane do pokręteł umieszczonych po prawej stronie wyświetlacza. Zapewniają one bezpośredni, natychmiastowy dostęp do konkretnych funkcji. Przyciski użytkownika (User Defined Keys) posiadają możliwość przypisania im dowolnych funkcji - jest to kolejna tradycyjna cecha cyfrowych konsol mikserskich Yamaha. Konsole QL posiadają dodatkowe, wirtualne pokrętła użytkownika (User Defined Knobs) oferujące tę samą wszechstronność przypisywania parametrów, co ich odpowiedniki w postaci przycisków. Połączenie obu tych funkcji przycisków oraz pokręteł użytkownika znacznie zwiększa szybkość i skuteczność pracy.

Wszystkie wejścia analogowe są przypisane do jednego tłumika banku, natomiast dostęp do pozostałych kanałów wejściowych i wyjściowych jest możliwy poprzez przełączanie banków. Konsole QL oferują cztery tłumiki banków użytkownika, umożliwiając ustawienie dowolnej konfiguracji wymaganych kanałów do różnych zastosowań. Konfiguracje tłumków użytkownika mogą być zapisane w postaci „scen” i przywoływane w przyszłości.

Nad każdym tłumikiem kanału znajduje się miniaturowy wyświetlacz, pokazujący nazwę kanału oraz ustawienie tłumika. Dzięki kolorystycznemu oznaczeniu funkcji, za pomocą ośmiu barw, bardzo proste jest przypisanie poszczególnych funkcji kanałów oraz ich szybka identyfikacja na wyświetlaczu. Konsole QL posiadają łącznie dziewięć kolorów oznaczeń - 8 podstawowych + kolor czarny. Wszystkie wyświetlacze w mikserach QL cechują sie doskonałą widocznością w każdych warunkach.

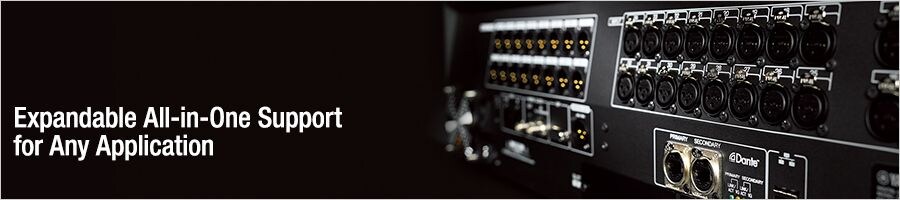

Każda konsola z serii QL zapewnia wszechstronne możliwości wejść/wyjść oraz posiada wiele możliwości bez potrzeby stosowania zewnętrznych urządzeń. Mikser QL posiada 32 wejścia oraz 16 wyjść, zaś QL1 posiada 16 wejść oraz 8 wyjść. Dzięki ogromnym możliwościom oraz przenośności, konsole QL sprawdzą się doskonale w każdej konfiguracji.

Technologia precyzyjnej synchronizacji danych i ustawień gwarantuje niską latencję oraz najwyższą dokładność próbkowania w sieci. Przypisany adres ID do każdego urządzenia w sieci Dante umożliwia automatyczne wykrywanie urządzeń oraz ich łatwe i szybkie parowanie. Dzięki temu konfiguracja urządzeń w sieci jest jeszcze szybsza i prostsza.

Przewody i przełączniki z czasem mogą przestać działać prawidłowo. System Dante jest gwarancją niezawodności i rzetelności. Konfiguracja sieci gwiaździstej urządzeń audio pozwala zachować niezakłóconą pracę i płynny przepływ sygnałów. Nawet po , można bezproblemowo przywrócić cały system.

Dzięki możliwości bezpośredniego łączenia wejść i wyjść bez konieczności przechodzenia sygnałów przez kanały miksu, konsole QL gwarantują jeszcze większą elastyczność i wszechstronność połączeń sygnałów analogowych, Dante oraz wejść i wyjść M. Mikser QL może być stosowany jako urządzenie I/O dla innej konsoli z serii QL lub CL, przy jednoczesnym funkcjonowaniu jako konsola monitorująca. Możliwe jest również miksowanie sygnałów analogowych, odbieranych przez mikser, podczas jednoczesnej bezpośredniej transmisji sygnałów do nagrywania wielościeżkowego w systemie Dante - to tylko jeden z przykładów zastosowania urządzenia. Możliwości konsol mikserskich QL są ogromne.

Podczas dzielenia wejść pomiędzy wieloma konsolami w sieci Dante oraz za pomocą możliwości Port to Port, regulacja wzmocnienia sygnału (gain`u) z jednej konsoli może wpływać na balans miksu innej. Funkcja kompensacji gain`u (Gain Compensation) zapobiega występowaniu takich problemów. Kompensacja wzmocnienia sygnału jest stosowana automatycznie na etapie cyfrowego przetwarzania sygnału, zatem łączna wartość wzmocnienia wysyłana w sieci pozostaje taka sama.

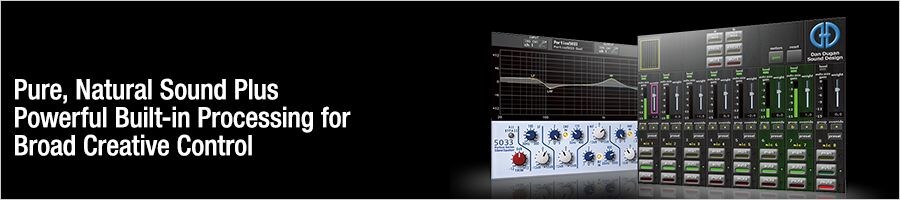

Up to eight VCM processors, including the Portico processors developed in cooperation with Rupert Neve Designs that are standards in leading recording studios throughout the world, can be mounted in the virtual rack and used to deliver the kind of performance that only high-end analog outboard processors have previously been capable of. More importantly, that studio quality and musical tonality are available for live sound applications.

Portico 5033/5043: These devices immaculately model the full sonic depth and breadth of the original analog equalizer and compressor/limiter modules by Rupert Neve. They are not only ideal for adding first-class studio-quality processor sound to your mix, but are also remarkably easy to set up for optimum effect. Merely inserting these outstanding models in the signal path can enhance the sound.

U76: A studio standard that is ideal for a wide range of applications. It even features a RATIO “ALL” button that simulates the effect of engaging all of the ratio buttons on the original.

Opt-2A: This is a model of one of the most widely used optical studio compressors from the 1960’s. The distinctive and highly regarded compression and release characteristics of the original are recreated with remarkable precision.

- EQ-1A Klasyczny studyjny korektor, który wciąż jest w cenie i jest wysoko ceniony za muzyczną reakcję jego lampy oraz transformatora obwodów korektora, jak również za jego świetne charakterystyki podbicia/podcinania.

Dynamic EQ: This original EQ module detects level variations in specified frequency bands in real time, dynamically adjusting EQ gain to provide pinpoint compression, limiting, and de-essing. A refined interface contributes to fast, easy operation.

Buss Comp 369: The K's Lab team has created an accurate VCM (Virtual Circuitry Modeling) model of an acclaimed buss compressor that is relied on in broadcast and recording studios around the world. As the name implies, Buss Comp 369 is ideal for inserting on the stereo mix buss for increased loudness, more uniform levels, and warm overall sound. It is an excellent choice for live sound as well as broadcast applications.

MBC4 Multiband Compressor: The MBC4 is a four-band multiband compressor for the console's Premium Rack, combining a refined GUI with advanced VCM modeling for high overall operability and sonic performance. The musical response of highly regarded analog compressors was studied in depth and recreated in detail in the MBC4, providing flexible dynamics processing while retaining the integrity and musicality of the source.

Up to eight of the 46 available ambience effects and 8 available insert effects can be mounted in the QL virtual rack. That selection includes a number of high-end Yamaha REV-X reverb processors for sophisticated sonic control. Any of the mounted effects can be individually switched to graphic EQ operation as required.

Comp 276: This model is a composite of several analog compressors that were popular in recording studios in the 70’s. Anyone who is familiar with the originals will recognize the characteristic punch and fatness this device delivers.

Open Deck: Here’s a unique effect that models both the analog circuitry of well-known professional tape decks plus the characteristics of the tape used with them. You can simply choose a deck that offers the sound you need, or combine different recording and playback decks for a range of useful variations.

- Comp 260 Kompresor/limiter tego urządzenia wywołał szał w późnych latach 70-tych, wyposażony w półprzewodnikowy obwód wykrywania poziomu RMS oraz VCA dla kontroli poziomu.

-EQ 601 By uzyskać dźwięk analogowego korektora, model ten odtwarza popularną topologię obwodu z lat 70-tych.

GEQ rack jest idealną funkcją do umieszczania korektorów graficznych szyn wyjściowych oraz innych szyn bus. W rack`u GEQ można zainstalować 31-zakresowe korektory graficzne oraz przełączać je do konfiguracji dwóch 15-zakresowych korektorów „Flex15GEQ” sterujących 15-toma pasmami spośród wszystkich 31 dostępnych. Dzięki ośmiu slotom w rack`u istnieje możliwość instalacji maksymalnie 16 procesorów EQ jednocześnie. W ramach GEQ można instalować jednostki Dan Dugan Automixer do wejść kanałowych, zapewniając 16 kanałów miksu automatycznego „automix” - szczególnie przydatnych podczas przemówień.

Podłącz standardową pamięć flash USB do portu USB na przednim panelu miksera, aby skorzystać z możliwości 2-ścieżkowego nagrywania. Dzięki temu, nie jest wymagana instalacja dodatkowych, zewnętrznych urządzeń rejestrujących. Możesz również odtwarzacz pliki audio w postaci mp3, AAC lub WMA w pamięci flash USB z komputera lub innego źródła.

Konsole QL oferują także możliwości wielościeżkowego nagrywania. Dzięki oprogramowaniu Dante Virtual Soundcard możliwy jest transport danych audio do komputera (Windows oraz Mac), podłączonego do sieci Dante. Oprogramowanie DAW, np. Steinberg Nuendo Live (sprzedawany oddzielnie) umożliwia nagrywanie do 64 ścieżek jednocześnie. Jest to idealna możliwość do tworzenia ścieżek do „wirtualnych prób dźwięku” oraz nagrywania wykonań na żywo w profesjonalnej jakości studyjnej.

Dla zastosowań wymagających dużej liczby kanałów wejściowych, konsole QL można połączyć kaskadowo przez karty wejścia/wyjścia, takie jak MY16-AE zainstalowane w ich gniazdach rozszerzeń mini-YGDAI, znacznie zwiększając wszechstronność i możliwości rozbudowy konsol Yamaha.

Przetwarzanie Lake stało się standardem dla aplikacji przetwarzających dźwięk na żywo. Współpraca Yamaha oraz Lab.gruppen zapewnia Lake Processing w konsolach serii QL, za pomocą rozszerzeń MY8-LAKE. Karta ta zapewnia tryby 8-in/8-out w Mesa (system EQ) , 4-in/12-out Contour (crossover), oraz tryby 4-in/4-out i 2-in/6-out Mesa & Contour (kombinacja). Choć przeznaczona głównie do przetwarzania głośnikowego, asymetryczny EQ Mesa może być bardzo użyteczny na źródłach wejściowych. Aplikacja The Lake Controller działająca na kompatybilnym komputerze umożliwia na zarządzanie wieloma urządzeniami Lake w systemie, podczas gdy bliska kompatybilność ze Smaart® Live przyczynia się do sprawnego, efektywnego dostosowywania systemu głośnikowego.

Aplikacja na iPad`y „QL StageMix” umożliwia zdalne sterowanie miksu z pozycji publiczności lub wykonawcy. QL5 posiada specjalną podkładkę po lewej stronie ekranu, gwarantującą jeszcze większą integrację interfejsu QL z iPad`em. Dzięki aplikacji „QL Editor” na komputer (Windows oraz Mac) możesz konfigurować parametry konsoli, za pomocą komputera zarówno, online, jak i offline. QL Editor to wspaniały sposób na zarządzanie scenami oraz innymi funkcjami. Programy QL StageMix oraz QL Editor pomogą zaoszczędzić czas oraz zapewniają lepszą integrację miksera z urządzeniami zewnętrznymi. Obie aplikacje mogą być stosowane jednocześnie.

No specialized programming skills are required. An intuitive interface makes it easy to create faders for volume control and switches for channel on/off, for example, and position photographs or other graphic elements on the tablet screen as required to create original control panels that are ideally suited to individual applications and users. In addition, ProVisionaire Touch and ProVisionaire Control can control CL/QL/TF series digital mixers, MTX and MRX series processors, XMV series and PC-D/PC-DI series power amplifiers, R series (ADDA) and Tio1608-D I/O rack, DZR-D series powered loudspeakers and DXS XLF-D powered subwoofers and Nexo NXAMPmk2 powered TD controller. It is easy to combine those parameters onto the one screen.

Serie konsol mikserskich QL oraz CL są w pełni kompatybilne. Dane utworzone w mikserze z jednej serii może być wczytywane i stosowane przez drugą. Dzięki temu, czas spędzony na konfiguracji danych miksu może zostać poświęcony do wykonywania innych funkcji. Ponadto, aplikacja Yamaha Console File Converter gwarantuje kompatybilność z modelami PM5D, M7CL oraz LS9. Możesz korzystać z dawnych ustawień nawet w przyszłości.

Zapisuj własne ustawienia kontrolne w postaci „scen” i przywołuj je w przyszłości. Konsola umożliwia zapis nawet do 300 kompletnych ustawień. Możesz zapisywać i wczytywać sceny na i z urządzenia flash USB.

Do 1000ms opóźnienia kanałów wejściowych ułatwia kompensację fazy mikrofonu, natomiast do 1000ms opóźnienia na portach wyjściowych jest przydatne do kompensacji odległości głośników oraz strojenia do pomieszczenia.

Wszystkie kanały wyposażone są w 4-pasmowy parametryczny korektor oraz dwa procesory dynamiki (jeden procesor na wyjściach). Możesz wybierać de-esser, jako filtr środkowoprzepustowy korektora.

16 grup DCA pozwala na elastyczne grupowanie kilku kanałów wejściowych dla równoczesnej kontroli.

Dzięki nowej funkcji Dimmer Level, możesz przypisywać kilka kanałów do którejkolwiek z grup mute do natychmiastowego wyciszenia lub odwołania wyciszenia.

Możesz przypisać ogromną liczbę funkcji konsoli do 12 klawiszy użytkownika. Możesz przypisywać funkcje takie jak Sends on Fader, Tap Tempo czy Set by Sel.

Mniej doświadczeni użytkownicy mogą zapobiec przypadkowemu ustawieniu danych funkcji lub ograniczyć dostęp do konsoli, dzięki możliwości zapisania układu konsoli w pamięci lub flash USB.

Interfejs 5-input/5-output GPI pozwala konsoli QL na reakcję na wejścia z zewnętrznych przełączników, jak również przesyłanie statusu on/off do urządzeń zewnętrznych.
