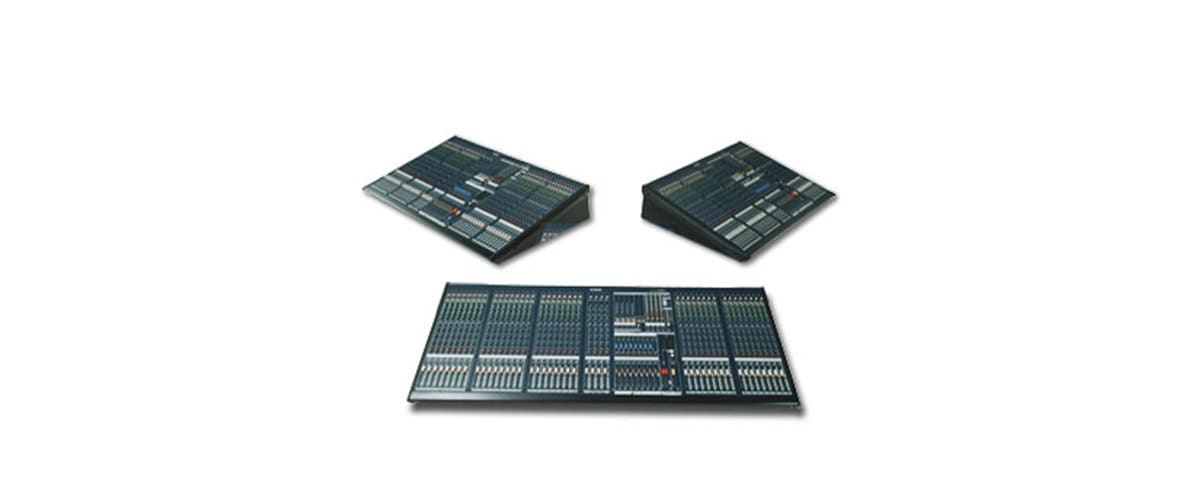

IM8

Przedwzmacniacze mikrofonowe są jednym z najważniejszych czynników, wpływających na wydajność wokalną miksera. Dlatego profesjonaliści często wydają tysiące dolarów na pojedynczy kanał z przedwzmacniaczem mikrofonowym. Przedwzmacniacze, wbudowane w miksery IM8, odziedziczyły najlepszą technologię z zawodowych konsol Yamaha i zostały starannie zaprojektowane, w celu zapewnienia najwyższej jakości brzmienia i wydajności. Oferują ciche i przejrzyste wzmocnienie sygnałów, z jak największej ilości dynamicznych i pojemnościowych mikrofonów, jak również z sygnałów liniowych – zapewniając czystszy i lepiej brzmiący ogólny mix.

1. Kompresor – zawansowana funkcja kompresji pozwoli Ci osiągnąć wspaniałe brzmienie wokalu, basu, gitary oraz innych instrumentów. Wbudowana kompresja kanałowa jest dodatkową funkcją, zwykle znajdującą się w najdroższych konsolach. Jednak konsole IM8 posiadają innowacyjną, jedno-gałkową kompresję Yamaha na wszystkich kanałach mono. Ustawienie standardowych kompresorów audio, wraz z ich wieloma parametrami, może być niezwykle skomplikowane i czasochłonne. Innowacyjny kompresor Yamaha zapewnia niezwykle prostą obsługę, za pomocą zaledwie jednego pokrętła. Po prostu wybierz poziom kompresji, którego potrzebujesz i możesz zacząć pracę! 2. Wejścia – wszystkie kanały mono posiadają symetryczne złącza XLR oraz gniazda Jack TRS, dla bardziej wszechstronnych możliwości podłączeń. Każdy kanał mono posiada indywidualne, 48V zasilanie phantom, dla mikrofonów pojemnościowych, a poziomy wejściowe mogą być optymalnie dopasowane w szerokim zakresie -60dB do 10dB, dzięki 26-dB przełącznikowi pad oraz kontroli gain`u. Inne ważne funkcje sekcji wejściowej Input Section to przełącznik fazy oraz przełącznik filtru górnoprzepustowego 80Hz . Stereofoniczne kanały wejściowe zapewniają złącza Jack L i R oraz pary gniazd stereo pin Jack. Kontrola gain`u pozwala dopasować poziom sygnału wejściowego od -34 dB do 10dB. 3. 4-zakresowy korektor - zbudowanie w pełni użytecznego, wspaniale brzmiącego korektora kanałowego nie jest łatwym zadaniem, jednak zespół inżynierów Yamaha posiada wieloletnie doświadczenie w tej dziedzinie. Korektory w serii IM8 zostały zaprojektowane, właśnie w oparciu o tą nieprzebraną wiedzę technologiczną. Wszystkie kanały mono i stereo, wyposażone są w 4-zakresowy korektor, z kontrolkami niskich, średnio-niskich, średnio-wysokich i wysokich częstotliwości (LOW, LO-MID, HI-MID, HIGH). Posiadają również przełączniki korektora, służące do natychmiastowego włączenia lub wyłączenia EQ z obwodu. Kanały mono posiadają specjalne kontrolki średnich tonów (HI-MID i LO-MID), które pozwalają na precyzyjne określenie konkretnych częstotliwości do precyzyjnego ustawienia reakcji instrumentów lub kontroli nad sprzężeniami. Te same kontrolki na kanałach stereo posiadają specjalne ustawienie, zapewniające stałą kontrolę nad średnimi częstotliwościami. 4. Wyjście AUX – konsole z serii IM8 zapewniają wiele możliwości dodatkowych podłączeń, służących do monitoringu i obsługi zewnętrznych urządzeń. Wszystkie kanały mono i stereo posiadają osiem indywidualnych przełączników wyjść AUX, które mogą być przełączane w trybie pre-fader (przed-tłumikiem) oraz post-fader (po-tłumiku) oraz parowane (np. wyjścia AUX 1-2, 3-4, 5-6 i 7-8). Na przykład możesz ustawić trzy pary AUX pre-fader (przed-tłumikiem), zapewniając sobie sześć indywidualnych wyjść do monitoringu lub zastosować jakiekolwiek inne kombinacje, które najbardziej odpowiadają Twoim potrzebom. 5. Podłączanie i kontrola wyjść kanałowych – wszystkie kanały wyposażone są w sprawne, ciche tłumiki o pełnej długości, służące do kontroli poziomu, a także 3-segmentowe mierniki poziomów wejściowych, zapewniające dokładną wizualną kontrolę nad poziomami kanałów. Trzy segmenty odpowiadają -20dB, 0db oraz poziomowi szczytowemu. Wskaźnik poziomu szczytowego zaświeci się, gdy sygnał osiągnie 3dB poniżej wycinka, ostrzegając o możliwości zniekształceń brzmienia. Dzięki przełącznikom szyn, można przypisać dany sygnał odpowiedniej grupie par szyn – 1,2, 3-4, 5-6 i 7-8 – jak i szynom stereo i mono. Kontrolki pan na kanałach mono i stereo mogą być przypisane pomiędzy nieparzystymi/parzystymi grupami, jak również pomiędzy L i R na szynach stereo. Kanały stereo posiadają symetryczne kontrolki, zamiast kontroli pan. Kolejną niezwykle przydatną funkcją tych konsol jest wyciszanie grup. Każdy kanał posiada cztery przełączniki wyciszania, które mogą być przypisane odpowiednim przełącznikom na konsoli w sekcji Master Section. Możesz określić do czterech różnych konfiguracji wyciszających, które można natychmiastowo włączyć lub wyłączyć za pomocą przełączników Master Mute. Istnieje również przełącznik kanałowy ze wskaźnikiem oraz przełącznik PFL ze wskaźnikiem, dla wygodnego monitorowania pre-fader (przed-tłumikiem) sygnału kanałowego.

1. Wyjścia Master AUX – Sekcja Master Section na konsolach IM8 zapewnia indywidualne, liniowe tłumiki wyjść Master AUX na każdą z ośmiu szyn AUX. Każdy tłumik posiada 3-segmentowy miernik poziomów, służący do wizualnej kontroli oraz przełącznik AFL ze wskaźnikiem, do wygodnego monitoringu sygnałów AUX. Przed tłumikami wyjść AUX znajdują się Insert Patch Points, natomiast wyjścia AUX, znajdujące się na tylnym panelu są złączami XLR. 2. Przełączniki Mute Masters – cztery przełączniki natychmiastowo wyciszają lub anulują wyciszenie wszystkich kanałów, na których są odpowiednio ponumerowane przełączniki MUTE. Pozwala to na ustawienie do czterech różnych konfiguracji wyciszeń i przywoływanie ich, w razie potrzeby. Jest to świetny sposób na nagłaśnianie wieloosobowych zespołów lub wyciszenie nieużywanych mikrofonów na scenie. 3. Sekcja Talkback Section – Oprócz złącza mikrofonowego na tylnym panelu, standardowych przełączników i kontroli poziomu, konsole z serii IM8 oferują wszechstronne możliwości podłączeń mikrofonów w sekcji Talkback Section. Sekcja ta posiada osiem przełączników, którym można przypisać konkretny sygnał do indywidualnej pary szyn AUX (1-2, 3-4, 5-6 i 7-8), wszystkich grup szyn, szynie stereo i mono lub dwóm parom wyjść matrix (1-2, 3-4). 4. Sekcja monitorująca Monitor Section – za każdym razem, gdy użyjesz przełączników AFL lub PFL, odpowiedni sygnał będzie przesłany do wyjść monitorujących na tylnym panelu, jak również do wyjścia słuchawkowego. Jednocześnie wskaźniki AFL lub PFL w sekcji monitorującej Monitor Section będą podświetlone, informując, że jeden przełącznik lub więcej są aktywne. Sekcja ta posiada również funkcję kontroli poziomów wyjść monitorujących i słuchawkowych oraz 12-segmentowy miernik poziomu. Wyjścia matrix zapewniają większą elastyczność podłączeń, szczególnie w instalacjach. Konsole IM8 posiadają cztery wyjścia matrix, które mogą odbierać sygnały z wszystkich ośmiu grup szyn, jak również z szyny mono lub stereo. Indywidualne kontrolki poziomów dla każdego źródła, umiejscowione są obok czterech wyjść matrix, wraz z kontrolką poziomu matrix Master i przełącznikiem AFL do lokalnego monitorowania sygnału. Matrix to wygodny i możliwy do konfiguracji system, zapewniający dodatkowe wyjścia dla dowolnej liczby zastosowań. USB audio I/O umożliwia bezpośrednie cyfrowe nagrywanie i odtwarzanie, dzięki załączonemu oprogramowaniu audio Cubase AI4. Konsole IM8 wyposażone są w 2-ścieżkowe wejścia i stereofoniczne wyjścia do zewnętrznych urządzeń nagrywających – oba w formacie analogowym i cyfrowym. Analogowe 2-ścieżkowe wejście może być podłączone do konsoli, poprzez stereofoniczne złącza pin Jack na tylnym panelu lub stereofoniczne złącza mini-Jack na panelu frontowym. Przypisane przełączniki pozwalają na wysłanie sygnału do szyny, natomiast pokrętła zapewniają pełną regulację poziomu sygnału. Przełącznik i wskaźnik PFL również służą do łatwego monitorowania 2-ścieżkowego sygnału. Sygnał z szyn stereo i/lub mono może być przypisany parze wyjść pin Jack na tylnym panelu, pozwalających na podłączenie dodatkowych, zewnętrznych, 2-ścieżkowych lub podobnych urządzeń nagrywających. Funkcje 2-ścieżkowych wejść i wyjść nagrywających mogą być powielone, dzięki terminalowi USB, który może być używany do przesyłania odpowiednich cyfrowych sygnałów audio do i z komputera, dzięki dołączonemu oprogramowaniu Cubase AI4.
