Seria MA/PA

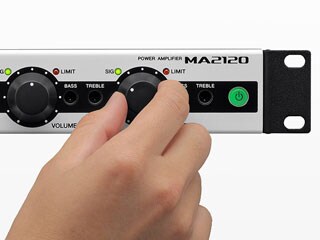

Wzmacniacze serii MA i PA oferują zaawansowane możliwości w kompaktowych, wytrzymałych metalowych obudowach. Zaprojektowano je z myślą o łatwej, intuicyjnej obsłudze, dzięki czemu nie wymagają specjalistycznego szkolenia ani doświadczenia w pracy z systemami audio. Na przykład pokrętło regulacji głośności wyjściowej zostało wyeksponowane na przednim panelu, co ułatwia codzienną obsługę i minimalizuje ryzyko popełnienia błędu. Instalacja i konfiguracja nie wymagają specjalistycznego oprogramowania, programowania ani dodatkowego sprzętu. Każdy może szybko i łatwo skonfigurować system, który zapewni najlepszą możliwą jakość dźwięku w szerokim zakresie zastosowań.

Zaawansowane funkcje DSP do obsługi muzyki tła i komunikatów głosowych zostały efektywnie zamknięte w wyjątkowo kompaktowych obudowach wzmacniaczy serii MA i PA. Funkcje obejmują m.in. Feedback Suppressor, który eliminuje uciążliwe sprzężenia podczas korzystania z mikrofonu, Priority Ducker, automatycznie ściszający muzykę podczas ogłoszeń, oraz Leveler, utrzymujący stały poziom głośności niezależnie od zmian sygnału wejściowego, i wiele innych. Model MA2120 oferuje dodatkowo efekty pogłosu, echa oraz kompresor, które pozwalają wzbogacić brzmienie i jakość sygnału mikrofonowego w różnych zastosowaniach.

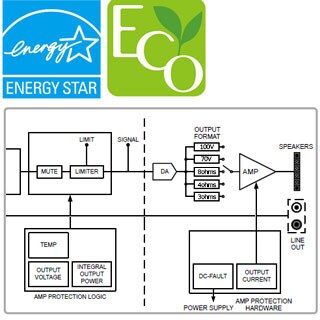

Sercem wzmacniaczy serii MA i PA jest wysoce wydajna konstrukcja klasy D, która zapewnia dużą moc wyjściową przy minimalnym zużyciu energii. Wzmacniacze te wyposażono również w inteligentne układy zabezpieczające, zaczerpnięte z flagowej serii wzmacniaczy koncertowych Yamaha, które skutecznie chronią zarówno sam wzmacniacz, jak i podłączone głośniki. Wydajne konstrukcje chłodzone pasywnie, niewymagające wentylatorów, zapewniają wysoką niezawodność i cichą pracę.

Modele MA2120 i PA2120 mają certyfikat ENERGY STAR* – międzynarodowy znak najwyższej efektywności energetycznej, przyznawany urządzeniom przyjaznym środowisku. Oba modele są wyposażone w funkcję automatycznego przechodzenia w tryb czuwania, która minimalizuje zużycie energii przez automatyczne przełączenie wzmacniacza w tryb Standby, gdy przez ponad 25 minut nie zostanie wykryty żaden sygnał audio. Normalna praca zostaje wznowiona natychmiast po pojawieniu się sygnału dźwiękowego na wejściu. Energooszczędne wzmacniacze serii MA/PA mają również certyfikat Yamaha Eco Products.**

* ENERGY STAR to dobrowolny program amerykańskiej Agencji Ochrony Środowiska (EPA), który pomaga firmom i osobom prywatnym oszczędzać pieniądze i chronić klimat dzięki wyjątkowej efektywności energetycznej urządzeń.

**Yamaha Eco Products to część dobrowolnej inicjatywy firmy Yamaha, której celem jest rozwój produktów przyjaznych środowisku.

Seria MA/PA bezpośrednio obsługuje systemy głośnikowe zarówno nisko-, jak i wysokoimpedancyjne, bez konieczności stosowania dodatkowych transformatorów lub innego sprzętu, który zajmuje cenne miejsce instalacyjne i generuje dodatkowe koszty. Gdy wzmacniacze MA2030a i PA2030a są używane do zasilania systemu głośnikowego o impedancji 3 Ω lub wyższej (do wyboru 3 Ω/4 Ω/8 Ω), dostarczają do 30 W na kanał przy dwóch kanałach jednocześnie. W przypadku połączenia wysokoimpedancyjnego (70 V lub 100 V) oferują jeden kanał o mocy do 60 W. Podobnie, przy pracy z systemem niskoimpedancyjnym 4 Ω wzmacniacze MA2120 i PA2120 zapewniają do 120 W na każdy z dwóch kanałów wyjściowych. W trybie 3 Ω/8 Ω wzmacniacze te mogą dostarczać do 100 W na kanał. Przy połączeniu wysokoimpedancyjnym (70 V lub 100 V) jeden kanał może osiągnąć moc aż do 200 W, co czyni je idealnym rozwiązaniem do instalacji nagłośnieniowych o średniej wielkości. Dodatkowo seria MA/PA jest w pełni kompatybilna ze wszystkimi głośnikami instalacyjnymi Yamaha*, co daje swobodę i elastyczność w projektowaniu systemu dźwiękowego dostosowanego do indywidualnych potrzeb. Jak pokazano na przykładzie, pojedynczy wzmacniacz MA2120 lub PA2120 może jednocześnie obsługiwać pełnopasmowe systemy głośnikowe w trybie wysokoimpedancyjnym oraz subwoofer w trybie niskoimpedancyjnym. W przypadku modeli MA2030a lub PA2030a, które oferują jeden kanał wyjściowy, podobny system można zbudować, łącząc dwa wzmacniacze. * Dotyczy to serii głośników: VXS, VXC, VS, S, NS-AW oraz NS-IC. Seria S, NS-AW i NS-IC jest niedostępna w niektórych regionach.

Wzmacniacze miksujące MA2030a i MA2120 oferują elastyczne opcje połączeń, które sprawdzają się w szerokim zakresie zastosowań. MA2030a jest wyposażony w dwa wejścia mikrofonowe (XLR combo jack oraz Euroblock) i trzy wejścia stereo (RCA). Złącze XLR combo jack umieszczone na panelu przednim umożliwia szybkie i wygodne podłączenie mikrofonu podczas prezentacji lub wystąpień. MA2120 wyposażono w sześć wejść mikrofonowych/liniowych (Euroblock) i dwa wejścia stereo (RCA i mini jack stereo). Wszystkie sześć wejść mikrofonowych oferuje przełączane zasilanie Phantom 24 V. Wejścia 5 i 6 mogą być również używane jako wejścia MONO SUM, co pozwala na zwiększenie liczby obsługiwanych źródeł dźwięku.

Model MA2030a wyposażono w regulację EQ niskich i wysokich tonów dla źródeł stereo. Dzięki pokrętłom na panelu przednim można precyzyjnie dostosować charakterystykę niskich i wysokich częstotliwości sygnałów wejściowych. Dodatkowo funkcja Enhancer* wzbogaca dźwięk o niezbędne harmoniczne, zapewniając jeszcze lepsze brzmienie. W modelu MA2120 możliwe jest ustawienie EQ osobno dla każdego kanału wyjściowego.

Dodatkowo wszystkie wzmacniacze serii MA/PA są wyposażone w korekcję EQ głośnika, która zapewnia optymalne dopasowanie do głośników Yamaha VXS/VXC, a także w filtry dolnoprzepustowe (LPF**) i górnoprzepustowe (HPF).

*Model MA2120 oferuje stereofoniczny EQ źródła z funkcją Enhancer dla wejść 7–8 oraz EQ źródła dla wejść 1–6. Dodatkowo możliwe jest ustawienie EQ osobno dla każdego kanału wyjściowego.

**Z wyłączeniem modelu MA2030a

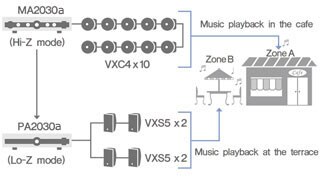

Seria MA/PA umożliwia niezależne sterowanie źródłami dźwięku oraz poziomami głośności w dwóch oddzielnych strefach (tzw. source/volume zoning). Przykładowo, w sklepie odzieżowym z damską częścią na parterze i męską na piętrze lub w restauracji z salą główną i barem, można odtwarzać różną muzykę tła i komunikaty w każdej strefie, dostosowując głośność do charakteru przestrzeni. Dzięki dwóm kanałom wyjściowym model MA2120 pozwala użytkownikowi łatwo zarządzać podziałem źródeł i poziomów głośności dla dwóch niezależnych obszarów – wszystko w ramach jednego urządzenia. (Przykład systemu 4 i 5). Oprócz samego podziału głośności, przełączniki ROUTE na tylnym panelu umożliwiają wybór źródła dźwięku osobno dla każdej strefy. Poziomy wyjściowe głośników w obu strefach można dodatkowo wyrównać za pomocą ustawień przełączników DIP. W przypadku większych przestrzeni do systemu można dodać wzmacniacz PA2120 lub PA2030a, aby rozszerzyć obsługiwane strefy i niezależną regulację głośności w każdej z nich. System złożony z MA2030a i PA2030a pozwala nagłośnić dwie strefy z niezależną regulacją głośności w każdej z nich. Na przykład, jak pokazano na ilustracji, muzyka tła może być odtwarzana wewnątrz kawiarni z niskim poziomem głośności, a na zewnętrznym tarasie ta sama muzyka gra z umiarkowaną głośnością.

Opcjonalne panele sterujące DCP* umożliwiają zdalną regulację głośności, włączanie i wyłączanie mikrofonu oraz uruchamianie wbudowanego dzwonka do ogłoszeń.

* Do modeli MA2120 i PA2120 można podłączyć maksymalnie dwa panele DCP (DCP4V4S, DCP1V4S lub DCP4S). Do wzmacniacza MA2030a można podłączyć jeden panel DCP1V4S.

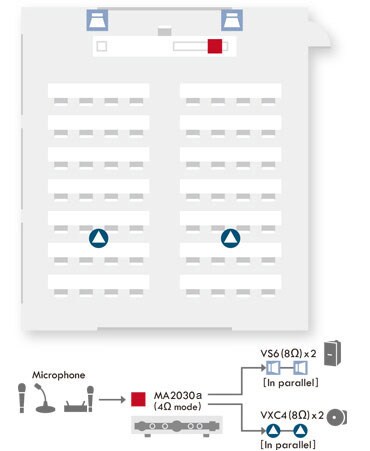

This system is suitable for use in classrooms. The MA2030a is used in 4Ω mode to drive two parallel-connected VS6 surface mount speakers (8Ω each) via one channel and two parallel-connected VXC4 ceiling speakers (8Ω each) via the other channel.

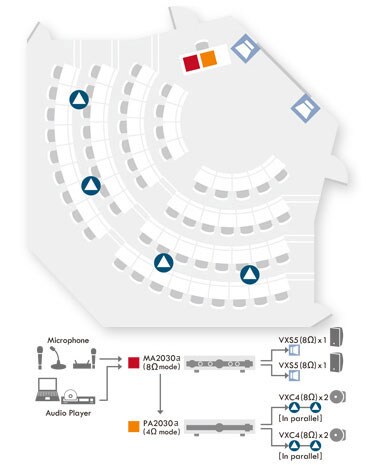

This system is suitable for use in lecture halls, conference rooms. An MA2030a is used in 8Ω mode and a PA2030a is used in 4Ω mode, driving a pair of VXS5 surface mount speakers (8Ω each) and four VXC4 ceiling speakers (8Ω each) respectively. Multiple microphones can be connected to the MA2030a, and overall output level in the room can be easily controlled via the front-panel volume knob.

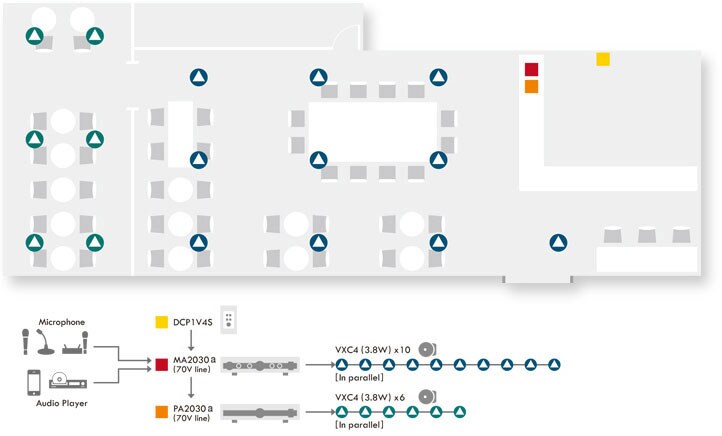

This figure shows a system that would be ideal for a café, bar, or restaurant. Both the MA2030a and PA2030a are set to drive 70-volt lines, powering a total of sixteen VXC4 ceiling speakers in two zones via their 3.8W transformer taps. The MA2030a and PA2030a panel controls can be used for independent volume control in their respective zones, while a wall-mounted DCP1V4S control panel allows convenient adjustment of overall volume. Since the MA2030a accepts simultaneous input from audio players and microphones, this simple system can handle basic BGM for normal business as well as announcements and special events.

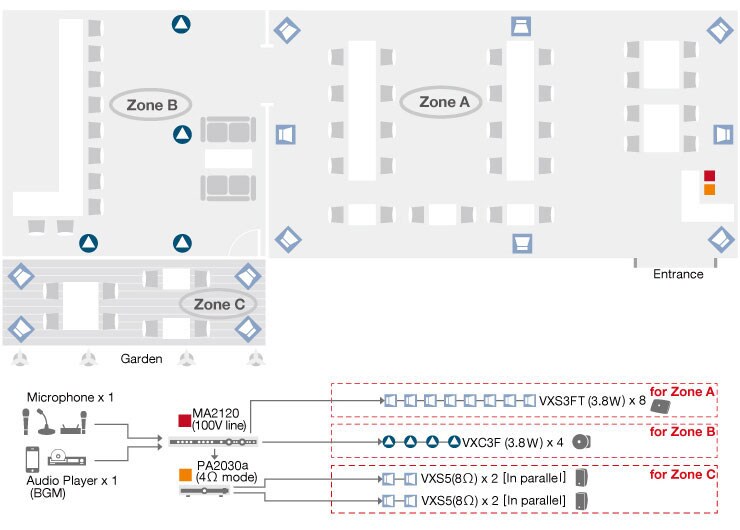

This figure shows a system that would be ideal for a restaurant with a bar and terrace area. The MA2120 is set to drive 100-volt lines, powering a total of 8 VXS3FT surface mount speakers via their 3.8W transformer taps, as well as 4 VXC3F ceiling speakers. The MA2120 can deliver different sources at different volumes in the respective zone. The PA2030a at 4Ω mode Lo-Z connection drives a total of 4 VXS5 surface mount speakers in parallel, delivering the same BGM at higher level.

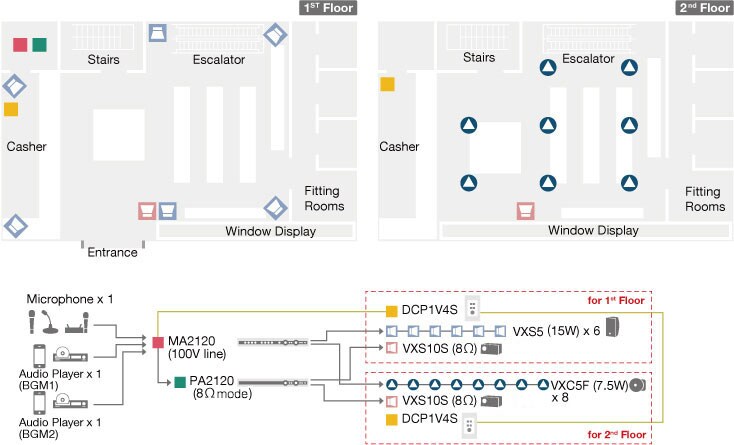

This figure shows a system of an apparel store with two floors, requiring different music at different output levels in each floor. The MA2120 is set to drive 100-volt lines, powering a total of 6 VXS5 surface mount speakers for 1st Floor and 8 VXC5F ceiling speakers for 2nd Floor. The additional PA2120 drives a VXS10S subwoofer for each floor, giving more comfortable bass to the music. The DCP1V4S controller panels allows volume control of each floor as well as mic on/off switching for store announcements.
