Customer Journey część 3 – konfiguracja system nagłośnieniowego DXR
Zapraszamy na scenę – konfiguracja systemu nagłośnieniowego DXR12
W tym rozdziale naszej podróży z serią DXR chcemy pokazać jak nagłośnić własny koncert. Oprócz instrumentów, statywów do głośników, kilku przewodów TRS i XLR, a także mikrofonu, wystarczą dwa DXR12.
Tym razem nie potrzebny będzie realizator dźwięku. To właśnie Ty zajmiesz się próbą dźwięku oraz miksem całego koncertu na żywo. Oczywiście, głośniki DXR12 umożliwiają bezpośrednie podłączenie instrumentów i mikrofonu. Zalecamy jednak skorzystać z miksera Yamaha MG12XU. Da on większe możliwości realizacji koncertu oraz dodatkowe funkcje.
Po przybyciu na miejsce koncertu, pierwszą rzeczą, jaką należy zrobić jest ustawienie całego systemu PA.
Po przybyciu na miejsce koncertu, pierwszą rzeczą, jaką należy zrobić jest ustawienie całego systemu PA.
1. Zostaw odpowiednią przestrzeń pomiędzy głośnikami, a publicznością. Pamiętaj, aby zminimalizować ryzyko potrącenia statywu lub głośników.
2. Ustaw statywy na suchej i antypoślizgowej powierzchni. W razie potrzeby, zabezpiecz je specjalnymi śrubami zabezpieczającymi.
3. Upewnij się, że wszystkie przewody zasilające oraz sygnałowe są ułożone płasko i przyklejone do podłogi.

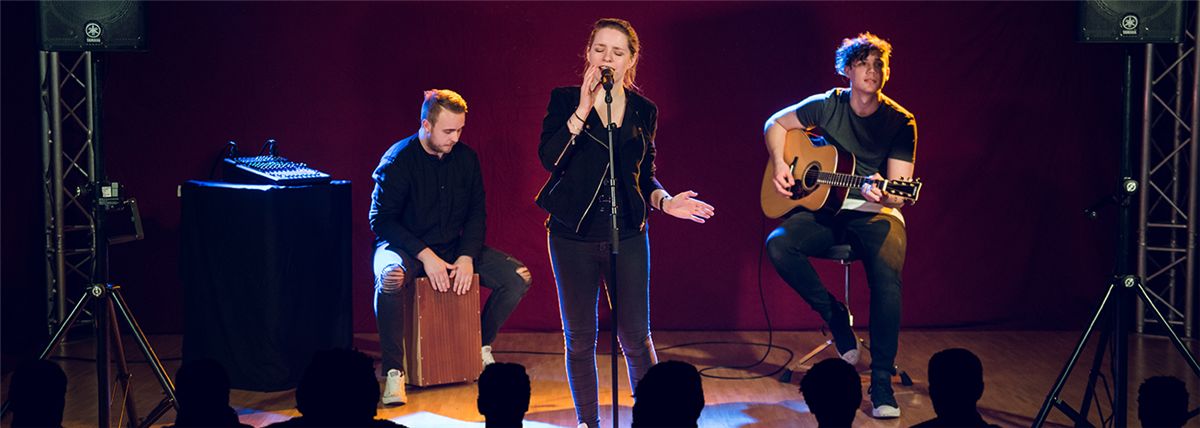

W opisywanym przykładzie, koncert odbywa się w niewielkim, stosunkowo płytkim pomieszczeniu przed siedzącą publicznością. Należy ustawić odpowiedni kąt nachylenia głośników w stosunku do publiczności.
Po konfiguracji systemu DXR12, podłącz instrumenty i mikrofon do miksera MG12XU. Przypomnijmy: mikrofon potrzebuje odpowiedniego kanału z wbudowanym przedwzmacniaczem, natomiast gitary posiadają wbudowany system przetworników. Z tego względu niepotrzebny jest dodatkowy DI-box. Podłącz gitary do kanałów 2 i 3, zaś cyfrowe pianino z sygnałem stereo do liniowego wejścia stereo 5/6.

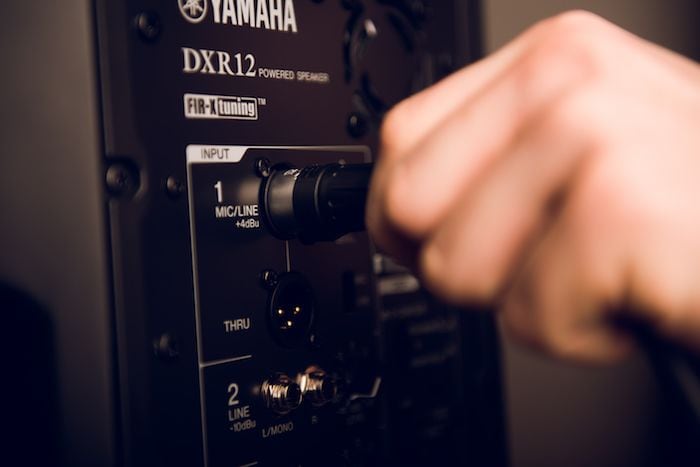

Kolejnym krokiem będzie podłączenie wyjść XLR w mikserze MG12XU do wejść XLR w głośnikach DXR12. Pamiętaj, aby przełącznik MIC/LINE ustawić na opcji LINE. Następnie ustaw pokrętła poziomu głośności (Level Control) na pozycji godziny dwunastej.
Jeśli w Twoim zespole nie ma basisty lub perkusisty, ustaw przełącznik HPF na opcji 100Hz. Zalecamy wypróbowanie różnych ustawień filtra górnoprzepustowego. Użyj filtra w taki sposób, aby dostosować go do Waszej muzyki. Funkcja D-CONTOUR FOH/MAIN może dodatkowo podbić wysokie i niskie częstotliwości całego brzmienia systemu PA.
W końcu najważniejszy krok: graj i baw się!
W kolejnym, ostatnim już odcinku naszej serii Customer Journey, pokażemy jak podłączyć subwoofer do naszego systemu PA. Zapewni on dodatkowy bas oraz większą moc całej konfiguracji. Do usłyszenia!
